Mit der Industrial Line, auch IDL genannt, wird ein neuer Prüfadapter der Firma ‚ELOPRINT' vorgestellt. Die IDL-Produktlinie ist auf Robustheit ausgelegt und ergänzt das Portfolio der bereits bestehenden Linien BAL, PRL und POL.

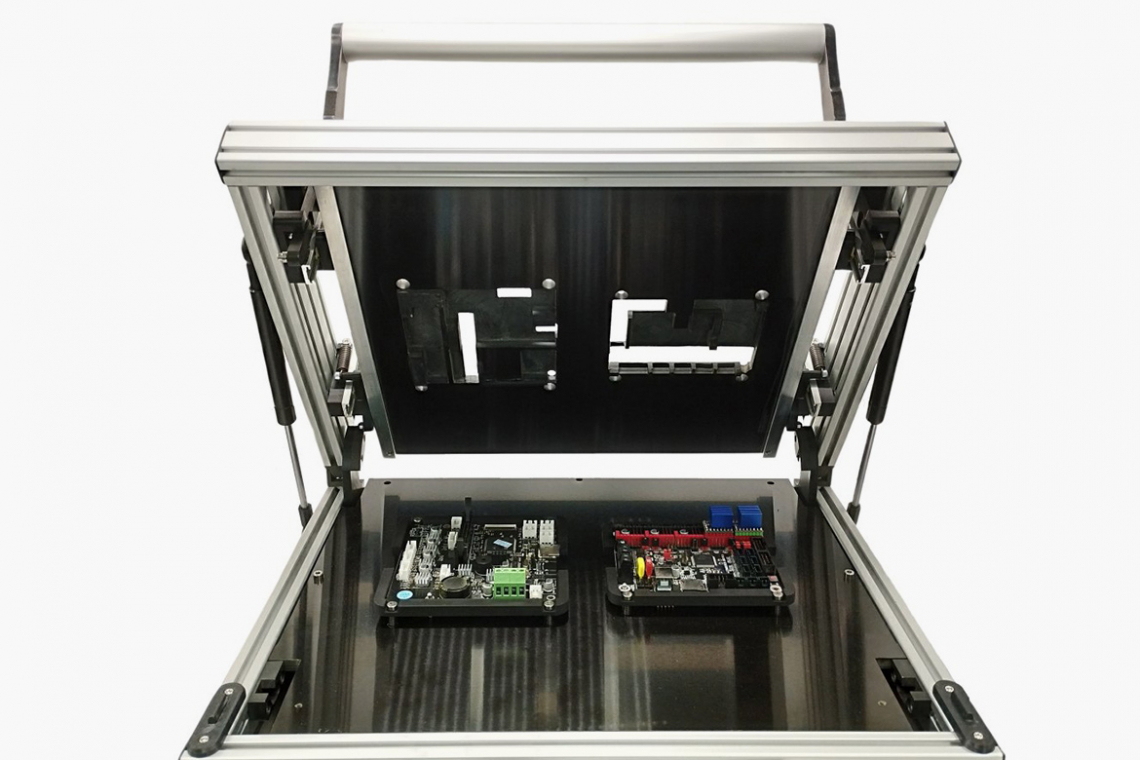

Der stabile Rahmen aus Aluminium-Strebenprofilen bildet das Grundgerüst des Systems und gewährleistet Stabilität sowie Skalierbarkeit. Die IDL ist in zwei Standardgrößen mit einem maximalen Prüfbereich von 200x200 mm bzw. 300x300 mm erhältlich, wodurch ein breites Spektrum an Leiterplattengrößen abgedeckt werden kann. Zudem wurde die Industrial Line so konstruiert, dass sie auch in Sondergrößen angefertigt werden kann.
Im Inneren des Adapters sorgt das CNC-gefräste Nadelbett für eine exakte Anordnung der Prüfnadeln. Dies ermöglicht eine zuverlässige elektrische Kontaktierung selbst kleinster Testpunkte. Eine gefederte Trägerplatte schützt die Nadeln beim Einlegen der Leiterplatte und gewährleistet deren Langlebigkeit. Der Prüfadapter verfügt über einen speziellen Schließmechanismus. Durch eine drehende Bewegung klappt der Niederhalter im geöffneten Zustand nach hinten auf, damit der Prüfling ungehindert eingelegt werden kann. Beim Schließen klappt der obere Rahmen zuerst nach unten, bevor er in eine lineare Bewegung übergeht und den Prüfling schonend auf die Prüfkontaktstifte drückt.Der Mechanismus verriegelt beim Schließen auch die Vorderseite, was auch unter hohem Anpressdruck verhindert, dass der Niederhalter nach oben biegt. Das ermöglicht die Kontaktierung von bis zu 1.000 Testpunkten.
Eine exakte Ausrichtung kann mithilfe von Fangstiften oder über die Außengeometrie der Leiterplatte erfolgen. Zum Schutz der Prüfkontaktstifte wird die Leiterplatte beim Einlegen zuerst auf die gefederte Trägerplatte gelegt und kommt erst beim Schließen des Adapters mit den Prüfnadeln in Kontakt. Statt des Niederhalters kann ein zweites Nadelbett für eine doppelseitige Kontaktierung integriert werden. Eine individuell spezifizierte elektrische Schnittstelle zur Messelektronik ist Bestandteil des Adapters und fest mit dem Nadelbett verbunden. Eine zusätzliche interne Übergabeschnittstelle zwischen dem Nadelbett und dem Stecker Panel wird nicht benötigt. Dies reduziert die Komplexität, erhöht die Signalintegrität und bietet die Möglichkeit, für unterschiedliche Nadelbett-Einsätze individuelle Schnittstellen zur Messelektronik zu definieren.
Durch den werkzeuglosen Austausch des Nadelbettes und des Niederhalters ermöglicht der Prüfadapter eine schnelle Konfiguration. Die Fähigkeit zur doppelseitigen Kontaktierung erweitert die Bandbreite der Prüfmöglichkeiten. Komponenten wie Schalter, Anzeigeelemente, Schaltkontaktstifte und Sensoren können zur Erkennung der Prüflingsanwesenheit in die IDL integriert werden.
