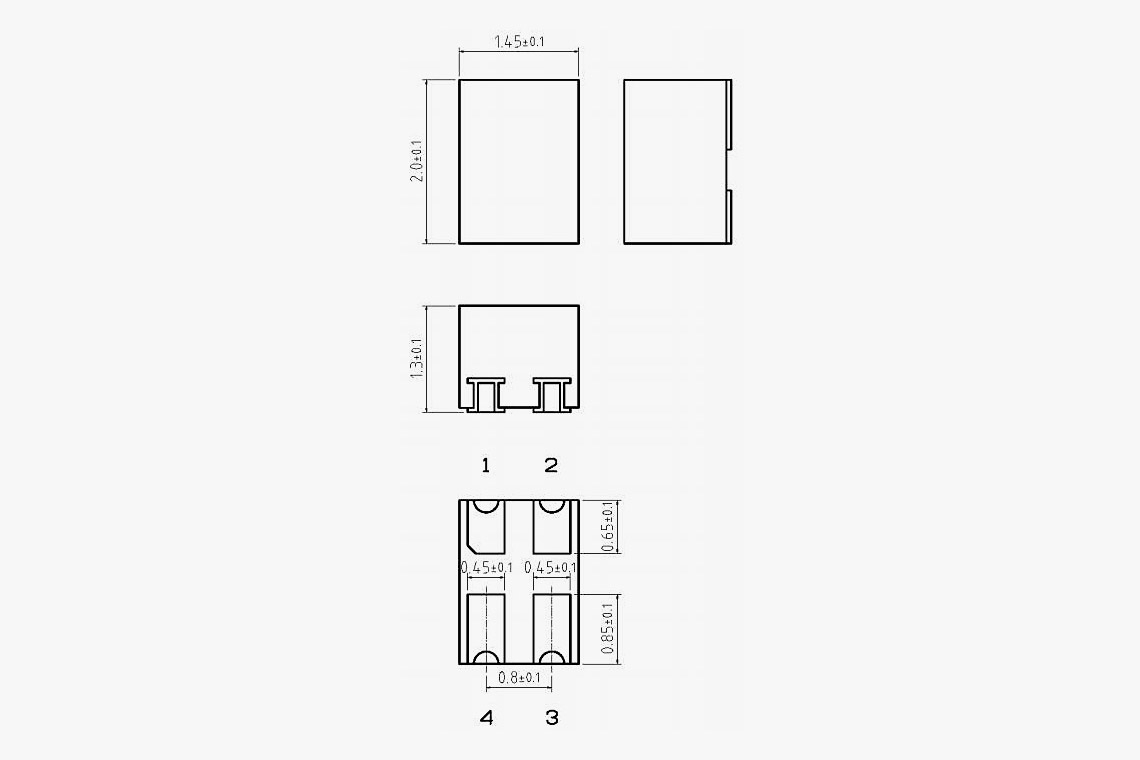

Toshiba hat zwei neue Hochgeschwindigkeits-Fotorelais vorgestellt, die Verbesserungen für Halbleitertesterapplikationen bieten. Die Relais TLP3414S und TLP3431S optimieren den Platz auf Leiterplatten, da das neue, kompakte S-VSON4T-Gehäuse mit der Abmessung von 1,45 × 2,0 × 1,3 mm die Montagefläche gegenüber Vorgängermodellen um 20 % verkleinert. Auch bieten die Fotorelais 62% schnellere Einschaltzeiten als die Vorgänger. Damit eignen sie sich besonders für Pin-Elektronik-Anwendungen in Halbleitertestern, die Prüflinge (DUTs) mit hoher Genauigkeit und Geschwindigkeit messen und gleichzeitig Signale schalten.
Die verbesserte Infrarot-LED-Leistung optimiert die optische Kopplung und das Design der Fotodioden-Arrays. Dies ermöglicht eine schnelle Einschaltzeit von maximal 150 µs. Im Vergleich zu den Vorgängermodellen konnte die Einschaltzeit des TLP3414S um 50 % und die des TLP3431S um ca. 62 % verkürzt werden ohne Einbußen bei der Signaldämpfung. Der Einschaltwiderstand beträgt beim TLP3414S max. 3 Ω und beim TLP3431S max. 1,2 Ω. Die Ausgangskapazität beträgt bei beiden Modellen 6,5 pF, was bei der Reduzierung hochfrequenter Signalverluste bei ausgeschaltetem Ausgang eine entscheidende Rolle spielt. Die nominelle Ausgangssperrspannung im ausgeschalteten Zustand und der Nennstrom im eingeschalteten Zustand betragen 40 V/250 mA beim TLP3414S und 20 V/450 mA beim LP3431S.
