Automatisierte Ritzmaschine für Leiterplatten zahlt sich aus

Automatisierte Ritzmaschine für Leiterplatten zahlt sich aus

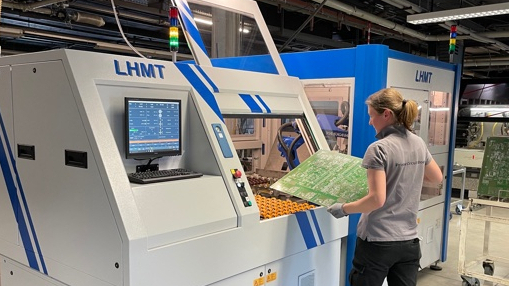

Im Jahr 2021 nahm der Leiterplattenhersteller Precoplat den vollautomatischen Kerbfräsautomaten (LHMT SCM412) in Betrieb. Damit lassen sich Leiterplatten kostengünstig mit 0-Abstand kerbfräsen als Alternative zum klassischen Ausfräsen von Leiterplatten. Hierdurch wird Materialverschnitt reduziert und die Platinen lassen sich mit Sollbruchstellen versehen, da in den Kerben die Materialdicke reduziert ist. So ist es möglich, die Leiterplatten direkt mit Bauteilen zu bestücken und erst hinterher mit einem Trennschneider zu vereinzeln.

Nach mehr als einem Jahr zeigt sich u.a., dass der Dimensionsversatz durch die Vorprozesse stark reduziert wurde, sowohl beim einseitigen Ritzen als auch beim Sprungritzen.

Durch QR- oder Barcodes auf jeder Leiterplatte werden automatisch die passenden CNC-Programme geladen und somit die Rüstzeit durch ununterbrochene sequentielle Bearbeitung auf 0 reduziert. Ebenfalls ist die Rückverfolgbarkeit des Prozesses durch die Erkennung eines jeden Nutzens sichergestellt. Durch den Einsatz eines 6-Achsen Roboters konnte das ansonsten anfällige Handling der Platinen stark verbessert werden. Wartungszyklen wurden ebenso reduziert.

  • Autoren: Viola Krautz
