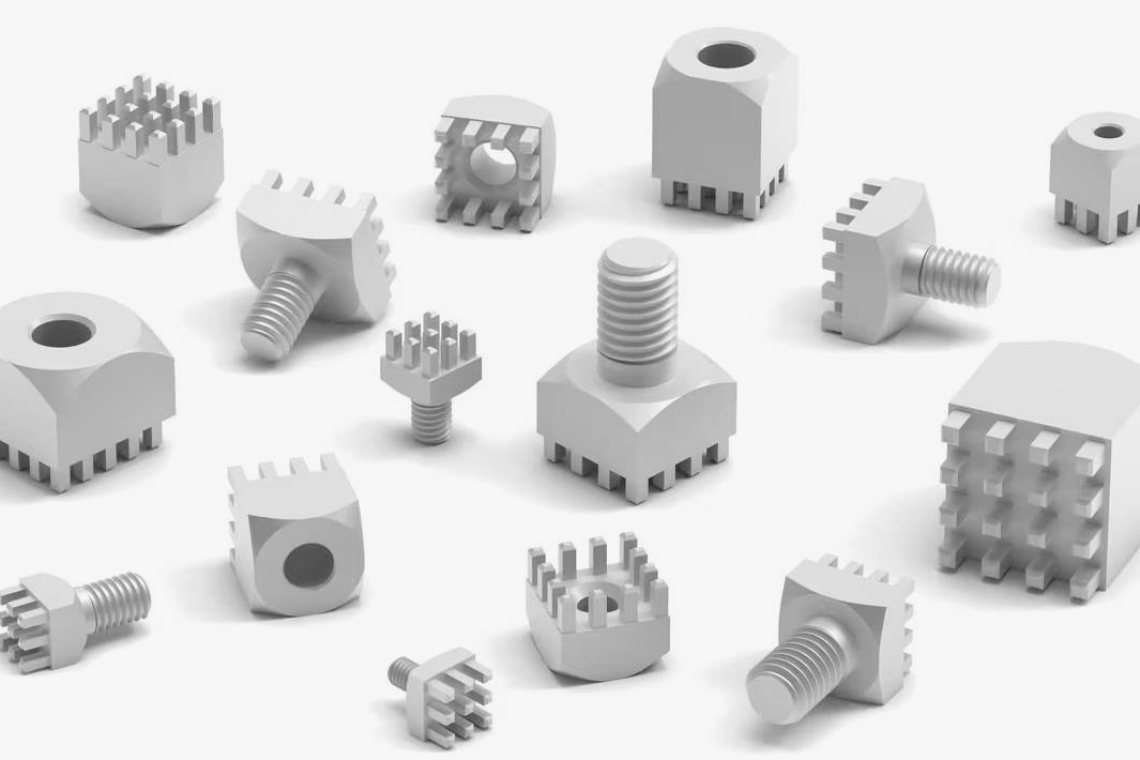

Würth Elektronik, Hersteller elektronischer und elektromechanischer Bauelemente für die Elektronikindustrie, stellt mit ‚REDCUBE PRESS-FIT for Automotive' neue Gewindeanschlüsse für die Leiterplattenmontage in Einpresstechnik für die Automobilindustrie vor. Die robusten Bauelemente können Ströme bis zu 250 A übertragen.
Das Verfahren der Einpresstechnik (Press-Fit) gewährleistet bei Leiterplatten mit sehr dicker Beschichtung einen gleichmäßigen Kontakt zwischen Stift und Kupferschicht und bietet höhere Zuverlässigkeit und Stabilität als das Löten. Die neuen Verbinder ermöglichen eine gasdichte und starke mechanische Verbindung. Der Durchgangswiderstand beträgt bei der neuen Automotive-Serie weniger als 200 µΩ. Verfügbar sind drei Varianten:
- WE-PFEFUA mit Außengewinde (Automotive)
- WE-PFIFUA mit Innengewinde (Full Plain Automotive)
- WE-PFICFA mit Innengewinde (Circumference Automotive)
Jeder Verbinder ist in den Gewindegrößen M3, M4, M5, M6 und M8 erhältlich. Die Pins sind robust ausgelegt, damit sie sich bei Transport oder Montage nicht verbiegen. Die Steckverbinder aus RoHS-konformer CuZn39Pb3-Legierung können gleichzeitig eingepresst werden, ohne die Leiterplatten thermisch zu belasten. Ihr Einsatz bietet sich bei IGBT-Power-Modulen, bei Invertern für Elektrofahrzeuge oder bei Ladestationen.
