Die Push-Pull-Übertrager-Treiber-ICs NXF6501-Q100 und NXF6505A-Q100 / NXF6505B-Q100 von NXP für potentialgetrennte Stromversorgungen im kleinen Formfaktor bieten geringes Rauschen und niedrige EMI-Werte. Diese Merkmale werden durch eine Anstiegsraten-Regelung (Slew Rate Control) und Frequenzspreizungstaktung (Spread Spectrum Clocking SSC) erzielt. Die extrem niedrigen Strahlungsemissionen erfüllen CISPR25 Klasse-5 und CISPR32 Klasse-B.
Die Treiber sind gemäß dem Q100-Standard (Klasse 1) des Automotive Electronics Council (AEC) qualifiziert und eignen sich für Fahrzeuganwendungen. Die Treiber arbeiten mit einem Eingangsspannungsbereich von 2,25 V bis 5,5 V und liefern Ausgangsströme bis zu 1,2 A bei 5 Volt Versorgungsspannung. Der Temperaturbereich liegt bei -55 °C bis 125 °C. Um den Betrieb der Treiber innerhalb sicherer Grenzen sicherzustellen, verfügen sie über interne Schutzfunktionen wie Strombegrenzung, Unterspannungssperre, thermische Abschaltung und Unterbrechungsschaltung. Die Softstartfunktion verhindert im Falle großer Lastkapazitäten hohe Einschaltströme. Der interne Oszillator des NXF6501-Q100 (5-pol. Gehäuse SOT8098-1) arbeitet mit 440 kHz und sorgt so für hohe Effizienz und kleinstmögliche Übertrager. Die NXF6505x-Q100 im 6-poligen Gehäuse SOT8061-1 besitzen einen externen Takteingang sowie einen Enable-Eingang. Der Oszillator des NXF6505A-Q100 arbeitet mit 170 kHz, sodass die Emissionswerte auf ein Minimum gesenkt sind, der NXF6505B-Q100 hingegen arbeitet mit 410 kHz für hohe Effizienz und kleinstmögliche Übertrager.

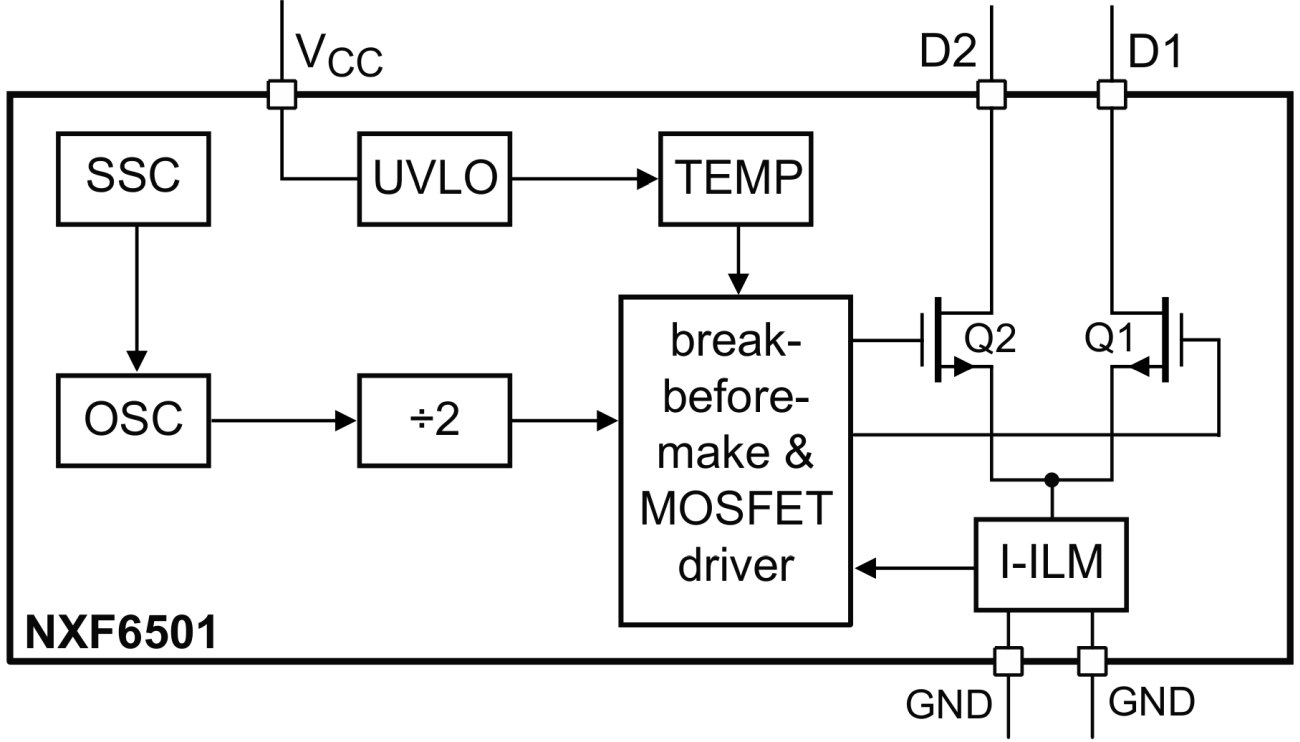

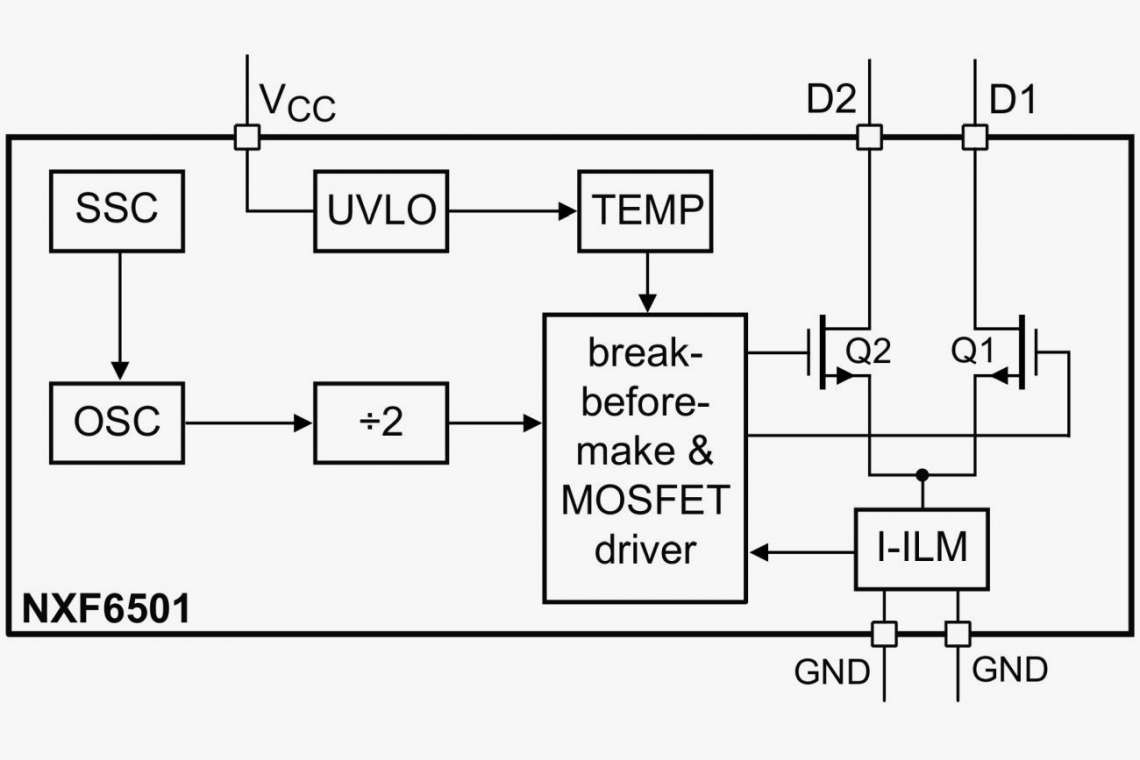

Blockschaltbild des NXF6501-Q100

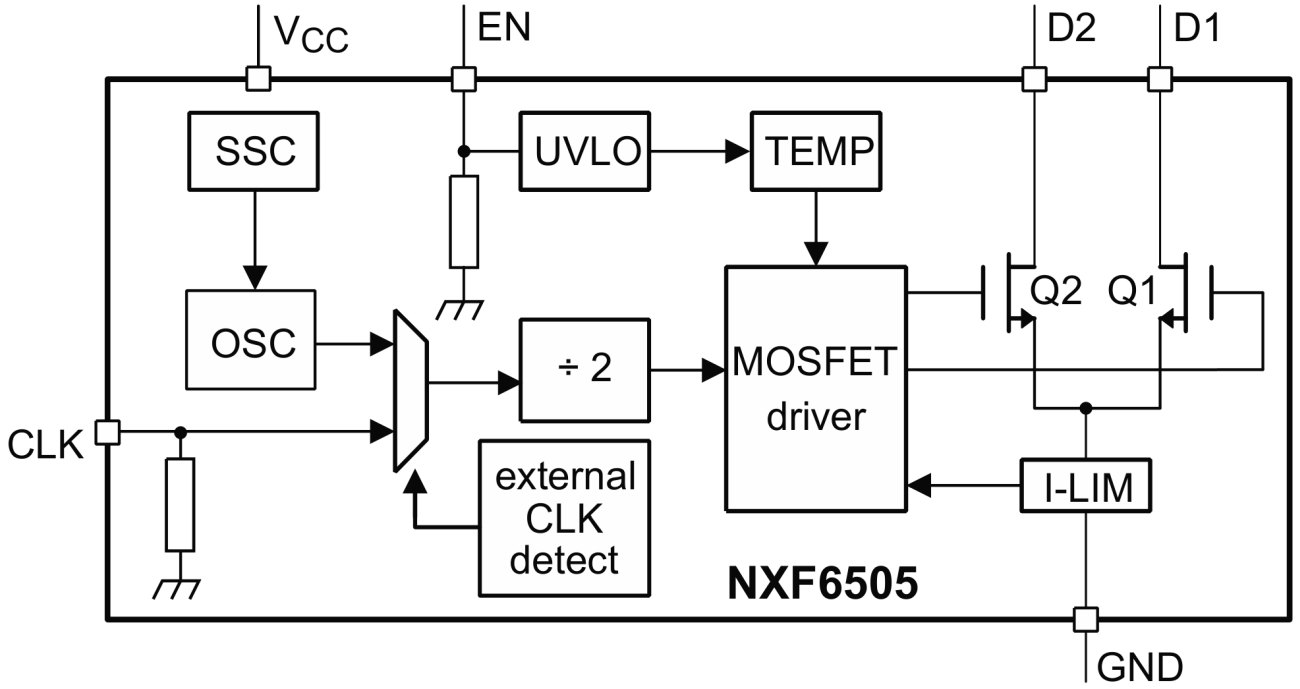

Blockschaltbild des NXF6505A/B-Q100 mit Clk-Eingang
